CÂN XE TẢI KỶ THUẬT SỐ D10

THÔNG SỐ KỶ THUẬT:

– Cân điện tử xe tải 30Tấn x 5Kg

– Cân điện tử xe tải 40Tấn x 10Kg

– Cân điện tử xe tải 60Tấn x 10Kg

– Cân điện tử xe tải 80Tấn x 10Kg

– Cân điện tử xe tải 120Tấn x 20Kg

THÔNG TIN SẢN PHẨM:

1. ĐẶC ĐIỂM CHUNG :

– Cấp chính xác : Cấp III (theo ĐLVN 13: 1998)

– Tải trọng chuẩn : 30, 40, 50, 60,70 ,80 , 100, 120Tấn.

– Giá trị vạch chia : 5kg, 10kg , 20 kg.

– Kích thước bàn cân : 3 m x 12 m, 3x16m, 3x18m  hoặc tùy chọn kích thước

– Loại cân : Nối  hoặc Chìm

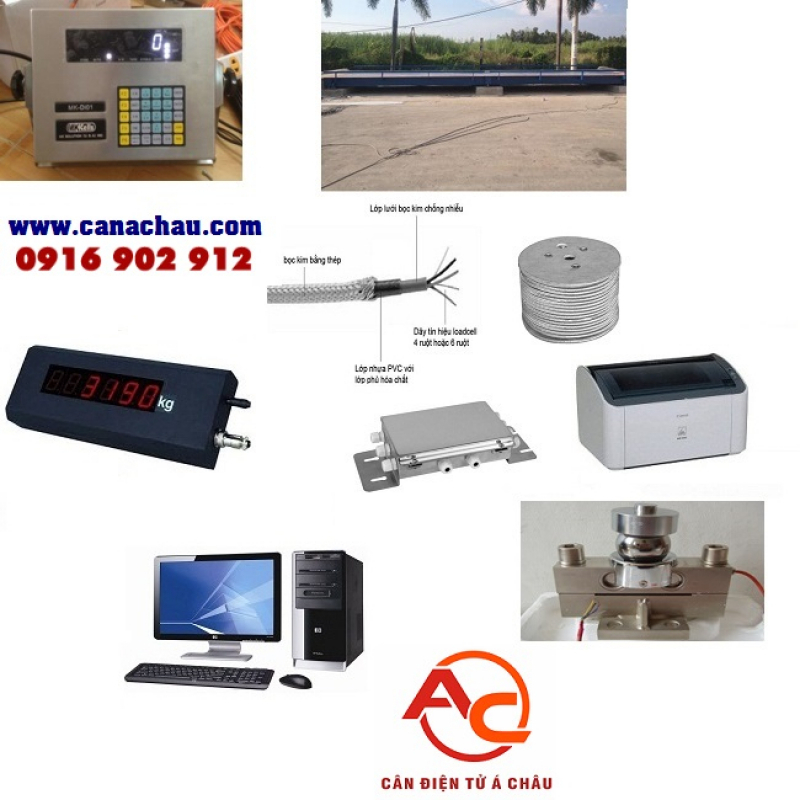

2. DOANH MỤC THIẾT BỊ LẮP ĐẶT:

– 06 ,08 bộ loadcell TD-15MK-LU-D  (Cảm ứng lực kỷ thuật số ): Mettlertoledo – USA

– 01 Đầu cân (Đầu cân kỷ thuật số)  :  DI01 –Mkcell –USA

– 01 bộ màn hình hiển thị kỹ thuật số (Bản hiển thị phụ): Mkcell –USA

– 01 bàn cân thép ( Gia công tại Việt Nam)

– 01 bộ hộp nối loadcell  kỷ thuật số

– 01 chống sét đường dây nguồn .

– 01 bộ máy tính + máy in + phần mềm quản lý.

3. DOANH MỤC CÔNG VIỆC THỰC HIỆN:

– Thiết kế gia công cơ khí , vận chuyển lắp đặt.

– Thiết kế lắp đặc phần điện , điện tử.

– Lập trình phần mền quản lý , đọc truy xuất số liệu , in ấn.

– Cân chỉnh các góc, cân chỉnh toàn bộ

– Kiểm định và cấp phép hoạt động của cơ quan tiêu chuẩn Đo lường chất lượng nhà nước.

–  Hướng dẫn sử dụng nguyên lý hoạt động , kiểm tra , chương trình vận hành hệ thống và sử sửa chữa hư hỏng đơn giản.

4. THÔNG SỐ CẢM ỨNG LỰC – LOADCELL TD thuật số MK-LU-D-30tấn  (Mettlertoledo –USA):

–   Mức tải max            : 30t ( 30 tấn)

–     Số lượng                             :  06 bộ hoặc 08 bộ

–     Mức tải max            :  30t

–     Được sản xuất bằng vật liệu hợp kim thép mạ crom chống gỉ, kín.

–     Khối lượng nhẹ, dễ dàng cho việc lắp đặt.

–      Loadcell kiểu uốn kép nên độ chính xác ít bị ảnh hưởng bởi độ lệch tâm mà loại loadcell trụ thường gặp phải.

–      Điện áp biến đổi     :         3+ 0.004  mV/V.

–      Điện áp kích thích   :        10 – 15 VDC/VAC Max.

–      Sai số lặp lại            :       0.02 %F.S.

–   Hãng sản xuất:  Mettlertoledo –USA

5. THÔNG SỐ ĐẦU CÂN Kỷ thuật số D10  (MKcell –USA ):

–        Số lượng                        : 01 bộ

–        Độ phân giải                  : 100.000 e.

–        Tốc độ biến đổi A/D      :  300 lần/giây

–        Phím chức năng             :  30 phím chức năng.

–        Màn hình chỉ thị            :  7 số, 20mm LCD

–        Giao tiếp ngoại vi          :  RS232

–        Điện áp cung cấp           :  220 VAC ( – 15% ~ + 10 %)

–        Tần số                            : 49 ~ 51 Hz.

–        Công suất                      :  12 watt.

–        Tín hiệu truyền bằng công nghệ số (digital)

–        Khả năng truyền dữ liệu 990m

–         Hãng sản Xuất: Mkcell – USA

6. THÔNG SỐ BÀN CÂN:

– Dầm I chính : I 300, I 400, I 500, I 600.

– Dầm I mặt bàn : I 150 hoặc I 200 I300

-Tole mặt bàn : 5 ly, 8 ly 10 ly ,12 ly

– Gia công tại : Xưởng cơ khí công ty CÔNG TY CÂN ĐIỆN TỬ Á CHÂU hay tại nơi lắp đặt ( tùy chọn), Bàn cân bảo hành 5 năm.

–    Cân đạt cấp chính xác 3 theo tiêu chuẩn Việt Nam TCVN4988-89 hay Class 3 theo tiêu chuẩn quốc tế OIML-R76.

–    Cân đặt chìm hoặc nổi tùy theo diện tích và mục đích sử dụng

–    Bàn cân được thiết kế sử dụng nổi đặc biệt để phù hợp với tình trạng cân xe ôtô chở quá tải ở Việt Nam (tải trọng cục bộ lớn hơn nhiều lần so với tải trọng cho phép của xe) theo công nghệ của tập đoàn MkCell-USA, đảm bảo độ bền chắc, chịu lực tốt ở tải trọng lớn, tuổi thọ hơn 10 năm.

–    Mặt tole sử dụng dầy  giúp mặt bàn cân chịu được mài mòn khi sử dụng trong thời gian dài

–    Hệ thống dây và hợp Box  nằm gọn bên trong thân cân, có ống bảo vệ tất cả các dây Loadcell

–    Toàn bộ bàn cân được sơn 3 lớp: 1 lớp sơn chống gỉ, 1 lớp sơn epoxy chống oxi hoá và 1 lớp sơn phủ bằng sơn màu đảm bảo tính thẩm mỹ và khả năng chống ăn mòn cho cân, đảm bảo sử dụng tốt  trong môi trường công nghiệp.

–    Sử dụng liên tục 24/24h trong ngày.

–    Kiểu                                    :           dùng để lắp đặt dạng cân chìm hoặc dạng nổi tùy chọn

–    Vật liệu                               :           Thép CT3 nhập khẩu Hàn Quốc.

–    Kích thước bàn cân (dài x rộng x cao): 12m x 3m x 0,31m, 16m x 3m x 0,31m, 18m x 3m x 0,31m hoặc tùy chọn kích thước

–    Quá tải an toàn max           :           150% tải max

–    Quá tải hư hỏng max          :           200% tải max

7. BẢNG ĐÈN LED:

Bảng hiển thị phụ ngoài trời, hiển thị khối lượng xe, để tài xế xe, hoặc chủ hàng có thể nhìn thấy mà không vào phòng điều hành trạm cân.

– Kích thước phủ ngoài             : 540mm x 180mm x 55mm. ( Dài –Rộng –Cao)

– Vật liệu                                 : Hợp kim thép phủ ngoài

– Cao thước chữ số                  : 41 mm.x90mm

– Hiển thị                                  : Led 6 đoạn , kết cấu treo tường.

– Tầm nhìn xa                           :  >50m, thiết kế outdoor hiển thị rõ ngoài trời..

– Vỏ kim loại sơn tĩnh điện

– RS232 tích hợp kết nối đầu cân

– Sử dụng nguồn điện: 220v( auto)

– Nhiệt độ                                 : từ 0-40 độ C

– Độ ẩm                                    : >85% không ngưng tụ

8. CÁP NỐI CHUYÊN DÙNG:

– Đảm bảo truyền tín hiệu từ các loadcell về bộ chỉ thị..

– Lớp bọc kim dạng lưới bằng thép ngăn chặn các loài động vật gặm nhấm và chống mài mòn.

– Lớp nhựa PVC với lớp phủ hóa chất gây khó chịu cho các loài gặm nhấm

– Lớp lưới bọc kim chống nhiễu

– Dây tín hiệu loadcell 4 ruột hoặc 6 ruột theo chuẩn màu.

– Nhiệt độ làm việc từ -30 °C (-22 °F) đến 80 °C (126 °F)

– Sử dụng 5 dây chung: 2 dây nguồn, 2 dây tín hiệu và 1 dây max

9. HỘP NỐI  (MK cell –USA):

–   Số lượng                 :  01 bộ

–   Đảm bảo kết nối  loadcell với bộ chỉ thị của hệ thống cân, dễ dàng hiệu chỉnh tải trọng các góc, các trục của hệ thống cân khi cân bị sai lệch khối lượng giữa các vị trí khác nhau trên bàn cân.

–   Được sản xuất bằng vật liệu thép không gỉ (inox 304), kín, chống ẩm tốt, chống nhiễu từ

–   Khối lượng nhẹ, dễ dàng cho việc lắp đặt.

–   Hoạt động ổn định và bền trong môi trường công nghiệp

10. MÁY TÍNH:

– Cấu hình: Sử dụng cấu hình bên dưới hoặc tương đương hoặc cao hơn. Không được sử dụng cấu hình thấp hơn bên dưới.

– CPU Intel Dual Core E5300 2.6GHz, 2MB Cache, Bus 800.

– Mainboard Asus P5KPL AM SE G31, VGA, Sound, Lan onboard.

– HDD 160GB Sata Hp.

– DDR2 1GB /800.

– CASE ATX For Pentium 4, nguồn 480 W, 24 Pin.

– DVD Rom Hp

– Monitor 19” LCD HP.

– Keyboard, Mouse Optical Genius.

– Pad mouse

11. MÁY IN LP 2900:

– Khổ in: A4

– Tốc độ: 17 trang/01 phút.

– Độ phân giải 600 x 1.600 DPI với công nghệ Ret.

– Bộ nhớ 08 Mb Ram.

– Công suất: 5.000 trang/ tháng.

– Khay nạp giấy: 150 tờ.

– Giao tiếp USB

12. ỔN ÁP:

– Công suất  ≥ 1.000 VA.

– Sử dụng nguồn điện 220 V.

13. PHẦM MỀM QUẢN LÝ:

– Phần mềm chuyên dụng HTS-Truck Scales chạy trên môi trường Windows bằng tiếng việt có dấu, được lập trình các nhóm chức năng cơ bản sau.

– Lưu trữ và quản lý tự động bằng máy vi tính các thông tin , tên khác hàng ,số xe ,thời gian và khối lượng xuất nhập …

– In phiếu cân cho từng xe , Trong phiếu cân ghi rõ cá chi tiết số xe, mã số khách hàng , khách hàng tài xế ,nhân viên vận hành cân ,khối lượng tổng ,khối lượng tịnh , khối lung trừ bì , thời gian ra vào…

– Khai báo các thông tin phục vụ muc đích quản lý , thống kê : thống kê chi tiết theo thời gian , theo khách hàng ,theo mặt hàng , theo số xe trong một gian đọan nhất định .
